Kiviaineksen kosteuden mittausjärjestelmät
Betonin lujuus riippuu merkittävästi vesi-sementtisuhteesta sekoitusprosessissa. Betonia tuotettaessa kiviaineksen kosteuspitoisuus pitäisi tietää prosentin osissa, jotta betonin laadun vaihtelu saadaan minimoitua ja sementin optimaalinen käyttö varmistettua. Huolellinen ainesosien annostelu ja sekoitus ovat olennaisia vahvan ja kestävän betonin tuottamisessa. Päätuotteemme on optinen kosteusanturi WCM411, jota valmistetaan Suomessa.

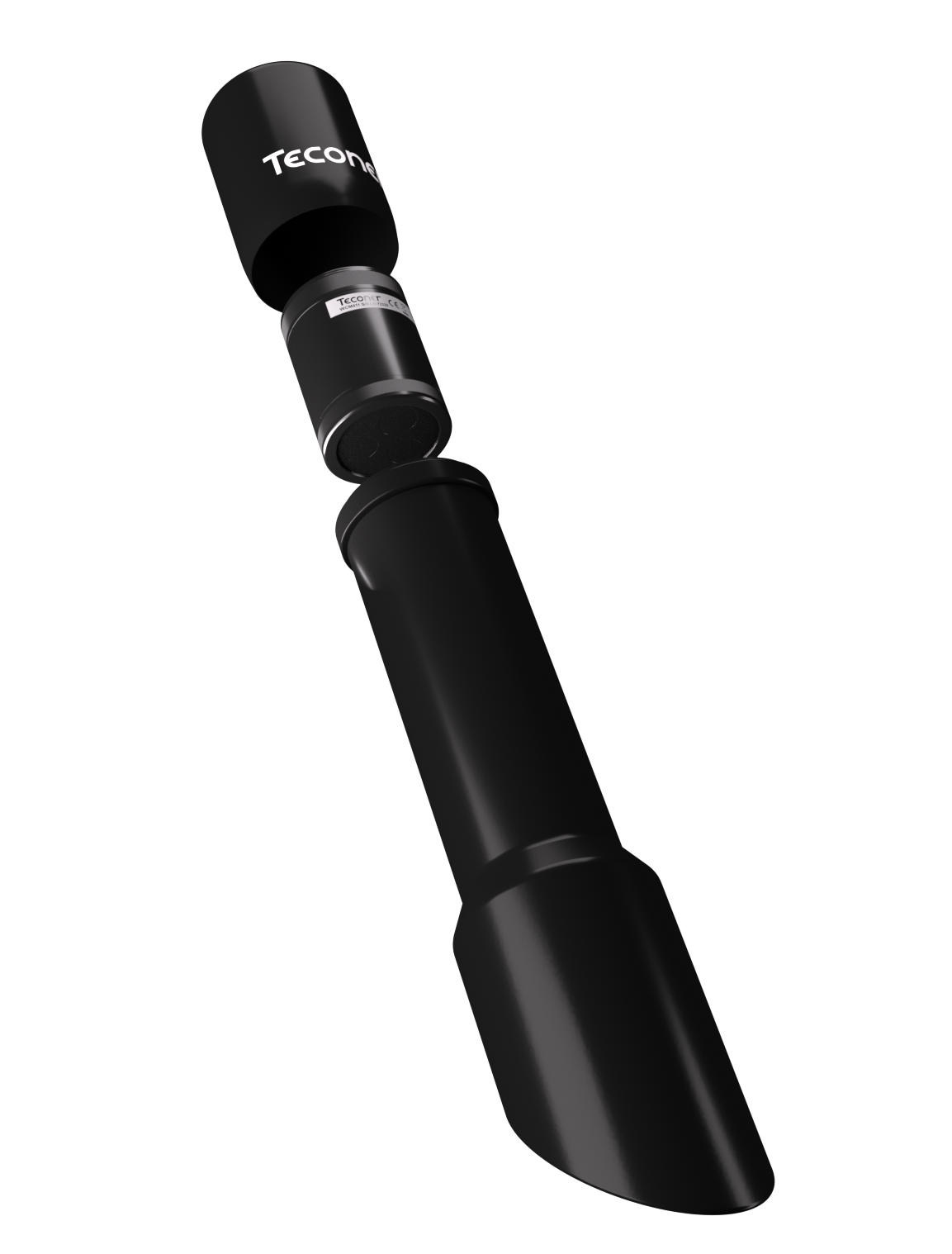

Kosteusanturi WCM411
Kosteusanturi (Water Content Monitor) WCM411 on betonin kiviaineksen mittaukseen suunniteltu optinen kosteusmittari. Prosessipohjainen anturi käyttää pitkäikäisiä LED-valolähteitä. Siinä on 4…20mA virtalähtö automaatiojärjestelmiin ja RS232-sarjalinja ylläpitoa ja tarkkailua varten
Kosteus määritetään painoprosentteina kuivaan kiviaineeseen verrattuna. Anturi asennetaan hihnakuljettimelle, siilosyöttimelle tai siilon luukkujen viereen liikkuvien näyte-erien kosteuden mittaamiseksi.
WCM411-anturin ominaisuuksia:
- Kosketukseton etämittaus
- Vakaa toiminta
- Pitkä elinikä
- Kosteusmittarin WCM411 esite
- Nordic Concrete Research artikkeli Optical Moisture Measurement in Concrete Aggregates
- LujaViesti 2/2019 artikkeli Lujabetonilla käytössä moderni optinen kosteusanturijärjestelmä
- Bétons le Magazine 69 Cahier CBPC Mesures de l’humidité avec des capteur optiques
- English version of the Bétons le Magazine article Teconer optical moisture measurements

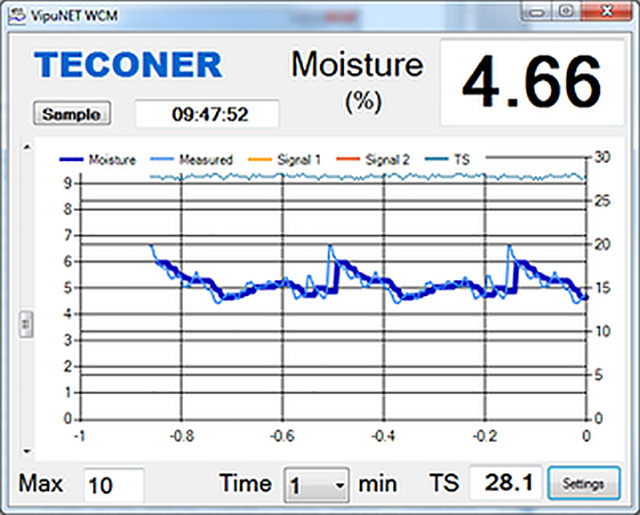

VipuNET-ohjelma toimitetaan WCM411:n mukana
Usein kysytyt kysymykset – kiviaineksen kosteuden mittaus
Miksi kiviaineksen kosteuspitoisuuden mittaaminen on tärkeää? Kiviaineksessa oleva kosteus on osa betonin sekoitusveden kokonaismäärää. Jos kosteutta ei mitata, vesi-sementtisuhde vaihtelee eräkohtaisesti — ja betonin lujuus ja laatu vaihtelevat sen mukana. Erityisesti kantavissa rakenteissa tämä ei ole hyväksyttävää. Jatkuvalla mittauksella annostelu pysyy hallinnassa ja jokainen erä vastaa samaa laatutasoa.
Miten WCM411-kosteusanturi toimii? WCM411 on optinen sensori, joka mittaa kiviaineksen kosteuden kosketuksetta. Se lähettää valoa liikkuvaan materiaaliin hihnakuljettimella tai siilosyöttimellä ja analysoi heijastuneen signaalin. Kosteuspitoisuus lasketaan vesiprosentin osuutena kuivan kiviaineksen painosta. Kaikki tämä tapahtuu jatkuvasti ja reaaliaikaisesti — ei pistemäisen näytteen perusteella.
Voiko kosteusanturin integroida betonilaitoksen automaatiojärjestelmään? Kyllä. WCM411 tarjoaa 4–20 mA virtasilmukkalähdön, joka on teollisuuden prosessiautomaation vakiorajapinta. Kosteusarvo siirtyy suoraan annostelujärjestelmään, joka säätää lisätyn veden määrää automaattisesti. Lisäksi RS232-sarjaliitäntä mahdollistaa seurannan ja kalibroinnin VipuNET-ohjelmiston avulla.
Mihin materiaaleihin ja asennuskohteisiin WCM411 sopii? Anturi on suunniteltu ensisijaisesti betoniteollisuuden kiviaineksille — hiekalle, soralle ja murskatulle kiviainekselle. Se sopii myös asfalttilaitosten, murskausasemien, sorakuoppien, paperi- ja kartonkitehtaiden sekä muiden prosessiteollisuuden materiaalivirtausten kosteuden seurantaan. Tyypillisiä asennuskohteita ovat hihnakuljettimet, siilonsyöttimet ja siilojen luukut.
Kuinka usein anturi vaatii huoltoa? WCM411 on kosketukseton etäaistimuslaite, joten se ei kulu hankaavasta materiaalista. Käytännössä ainoaksi säännölliseksi toimenpiteeksi jää linssien puhdistaminen tarvittaessa. Muuten anturi toimii itsenäisesti ja päivittää ohjelmistonsa automaattisesti.

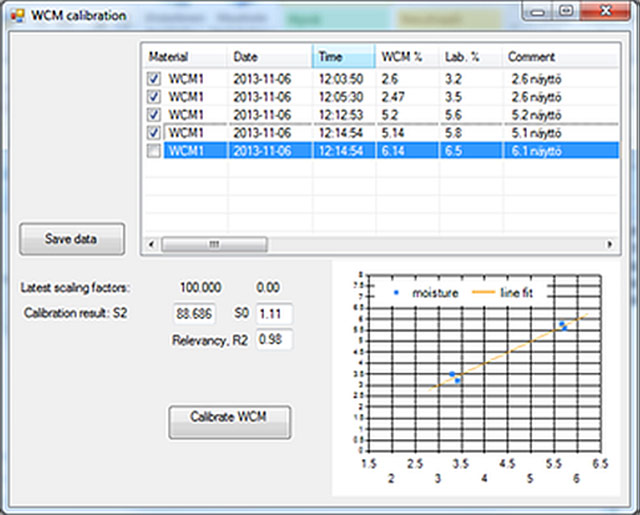

Kuinka tarkka mittaus on, ja mistä tiedetään että anturi on kalibroitu oikein? Anturin kalibrointi tehdään VipuNET-ohjelmiston kalibrointiikkunassa, jossa anturin arvo sovitetaan materiaalin todelliseen kosteuspitoisuuteen. Kalibrointi on materiaalikohtainen, mikä varmistaa tarkan mittaustuloksen eri kiviaineksille. Kun kalibrointi on tehty, mittaus on jatkuvaa ja vakaata.
Voidaanko WCM411:ä käyttää useampaan siilon tai kuljettimen seuraamiseen? Yksi anturi mittaa yhden materiaalivirtauksen. Jos laitoksella on useita siiloja tai kuljettimia, jotka syöttävät eri kiviaineksia, jokaiselle voidaan asentaa oma anturinsa. VipuNET-ohjelmisto tukee usean anturin seurantaa.
Mistä saa lisätietoa tai tarjouksen? Ota yhteyttä Teconeriin sähköpostilla info@teconer.com tai puhelimitse +358 10 583 0020. Voit myös ladata WCM411-esitteen ja tutustua Nordic Concrete Research -julkaisussa julkaistuun tutkimusartikkeliin optisesta kosteudenmittauksesta. Tutustu myös Lujabetonin kokemuksiin Teconerin kosteusantureiden käytöstä.
